产品型号：YSX-7045
更新时间：2024-10-27

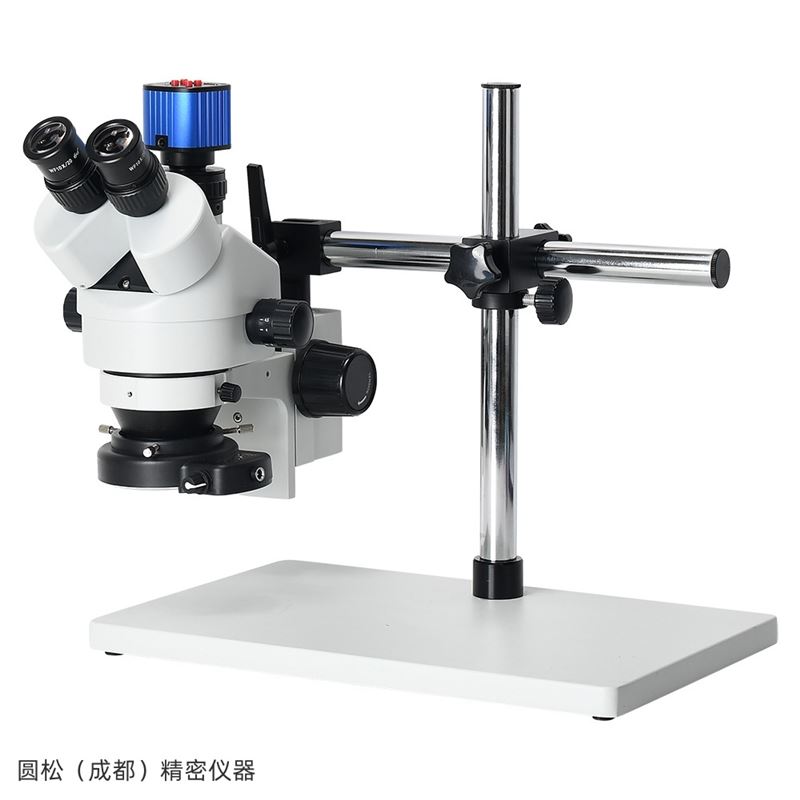

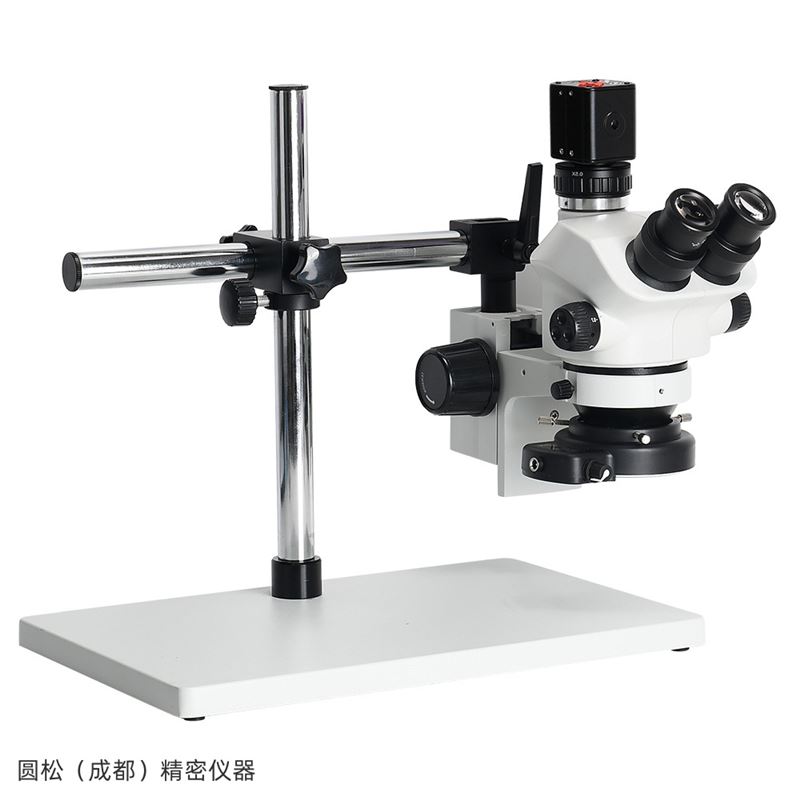

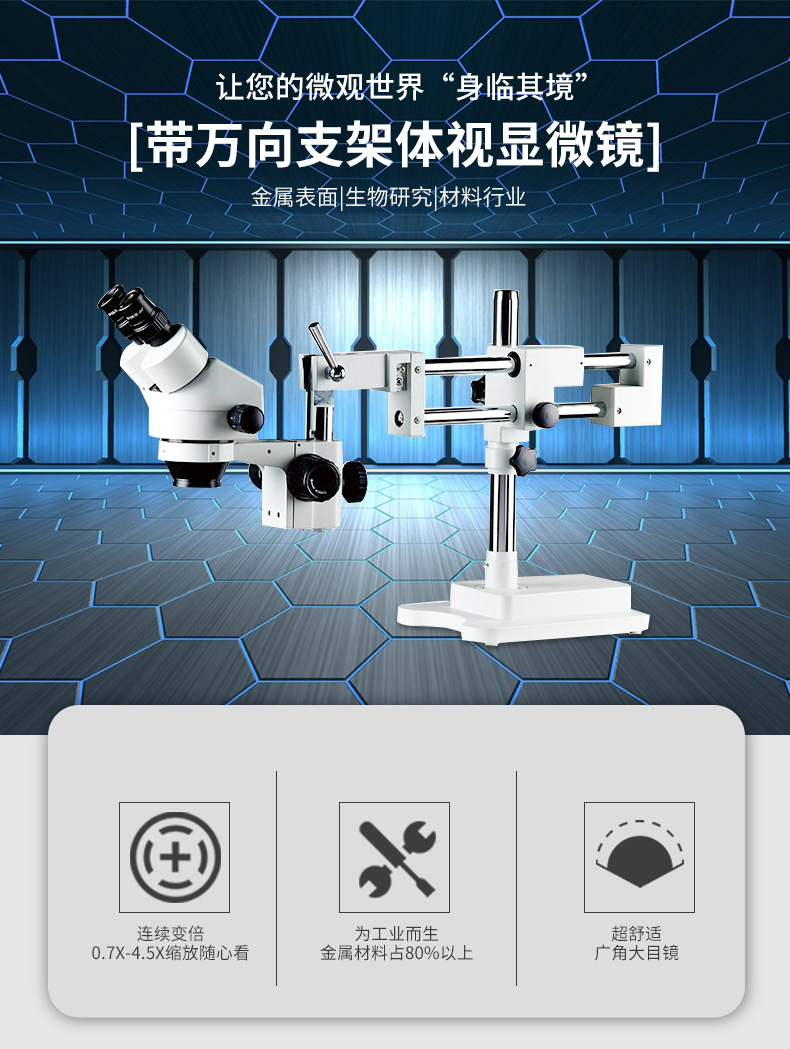

连续变倍视讯显微镜 万向支架YST-7045
高质量的光学系统镀有特殊膜层的光学部件，造就了优质的光学系统。
标准放大倍率7X~45X；选配辅助物镜，放大倍率3.5X~180X。
超长的有效工作距离为使用创造足够的空间。
符合人机工程学的结构设计，长时间使用不感疲劳操作方便舒适
连续变倍视讯显微镜 万向支架YST-7045
一、产品介绍：
本产品提供优质光学系统和耐用可靠的操作机构，齐全的附件，多样化的组合配置。满足现代生物、医学、科研、现代电子工业在线检测和其它科技工业领域等高精度方面的要求。适用于五金、精密元器件、连接器、电路板、FPC、纺织品、液晶屏、各种视觉工业检测、医学研究等外观检测。

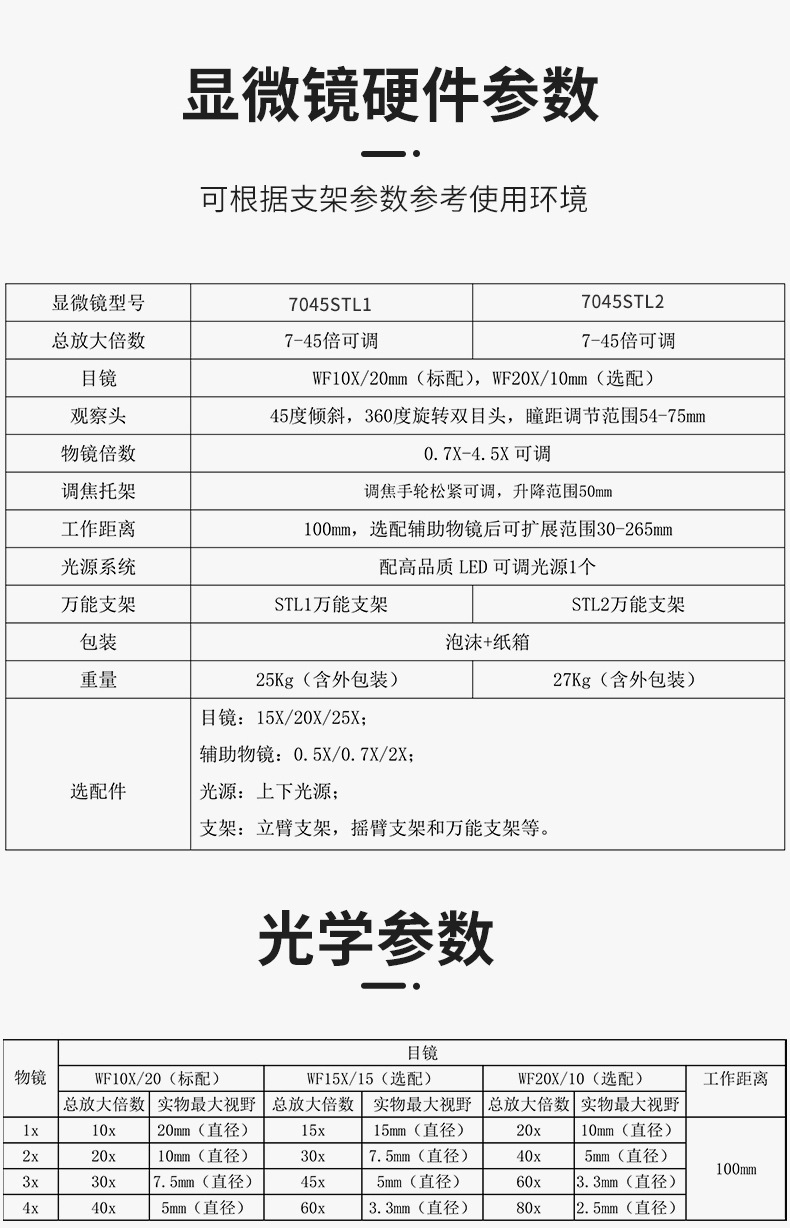

二、技术规格：
目镜 | 标准配置 | 辅助物镜0.5X | 辅助物镜1.5X | 辅助物镜2X | ||||
工作距离100mm | 工作距离165mm | 工作距离45mm | 工作距离30mm | |||||
放大倍率 | 视场范围 | 放大倍率 | 视场范围 | 放大倍率 | 视场范围 | 放大倍率 | 视场范围 | |
10X/20mm | 7X | 28.6mm | 3.5X | 57.1mm | 10.5X | 19mm | 14X | 14.3mm |
45X | 4.4mm | 22.5X | 8.9mm | 67.5X | 3mm | 90X | 2.2mm | |
15X/15mm | 10.5X | 21.1mm | 5.25X | 42.8mm | 15.75X | 14.3mm | 21X | 10.7mm |
67.5X | 3.3mm | 33.75X | 6.7mm | 101.25X | 2.2mm | 135X | 1.7mm | |
20X/10mm | 14X | 14.3mm | 7X | 28.6mm | 21X | 9.5mm | 28X | 7.1mm |
90X | 2.2mm | 45X | 4.4mm | 135X | 1.5mm | 180X | 1.1mm | |
25X/9mm | 17.5X | 12.9mm | 8.85X | 25.4mm | 26.2X | 8.6mm | 35X | 6.4mm |
112.5X | 2.0mm | 56.3X | 4.0mm | 168.8X | 1.3mm | 225X | 1.0mm | |
30X/8mm | 21X | 11.4mm | 10.5X | 22.9mm | 31.5X | 7.6mm | 42X | 5.7mm |
135X | 1.8mm | 67.5X | 3.6mm | 202.5X | 1.2mm | 270X | 0.9mm | |
放大倍数 | 标准配置：7X-45X，选配目镜和辅助物镜可扩展至3.5X-270X，连续变倍 | |||||||

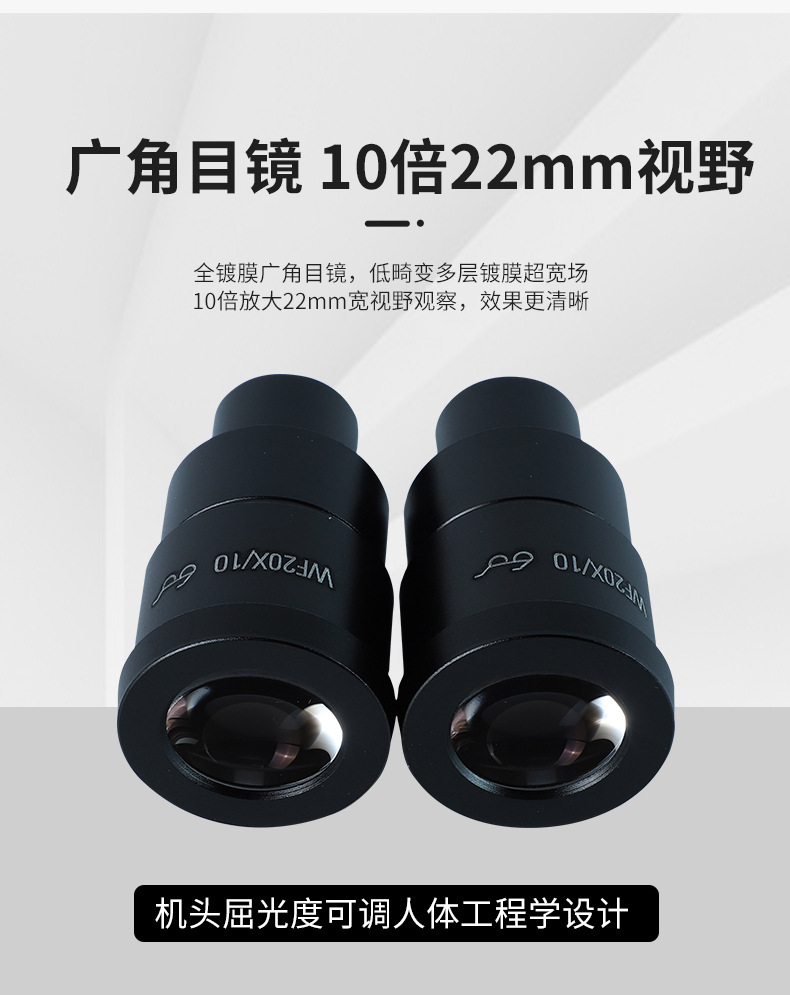

目镜 | 标准配置：10X/20mm，大视野、广角、高眼点、为佩戴眼镜的观察者提供方便 | |||||||
可选目镜 | 10X/20mm，15X/15mm，20X/10mm，25X/9mm，30X/8mm | |||||||

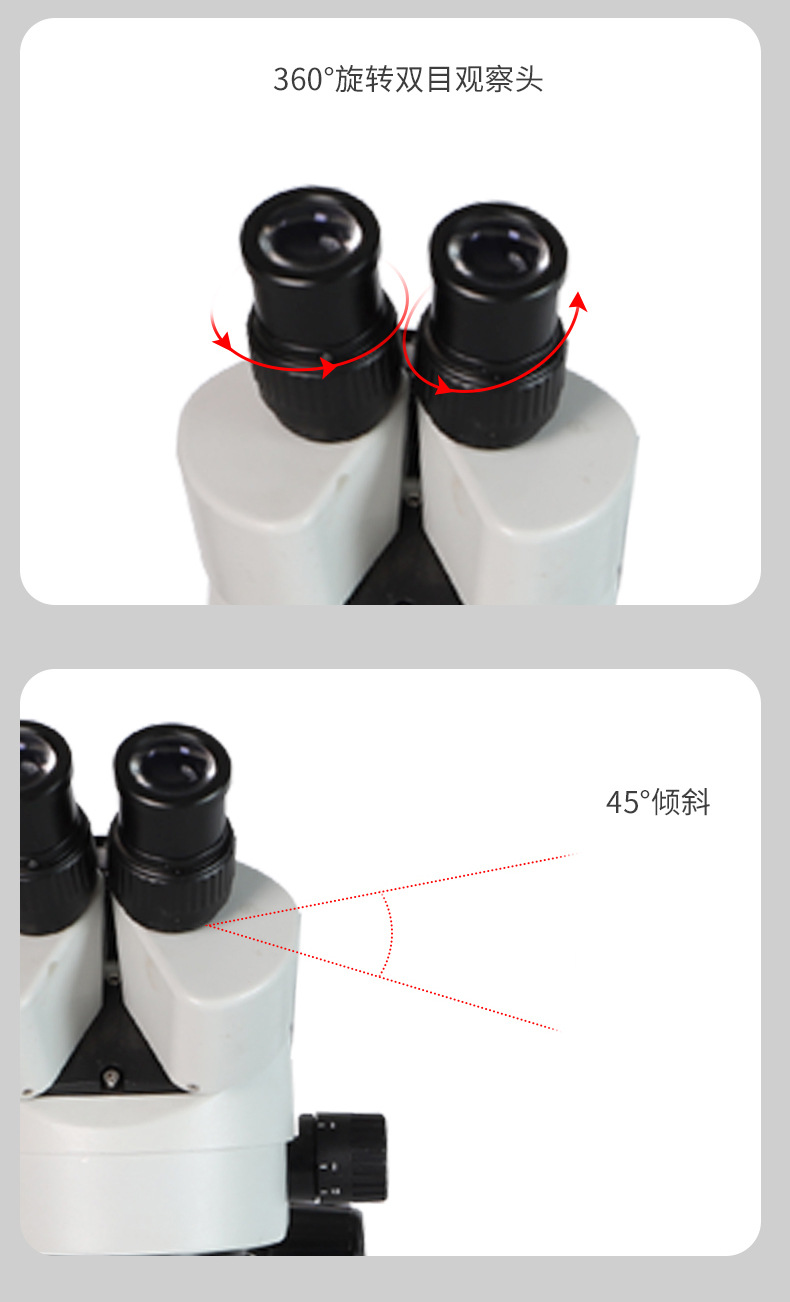

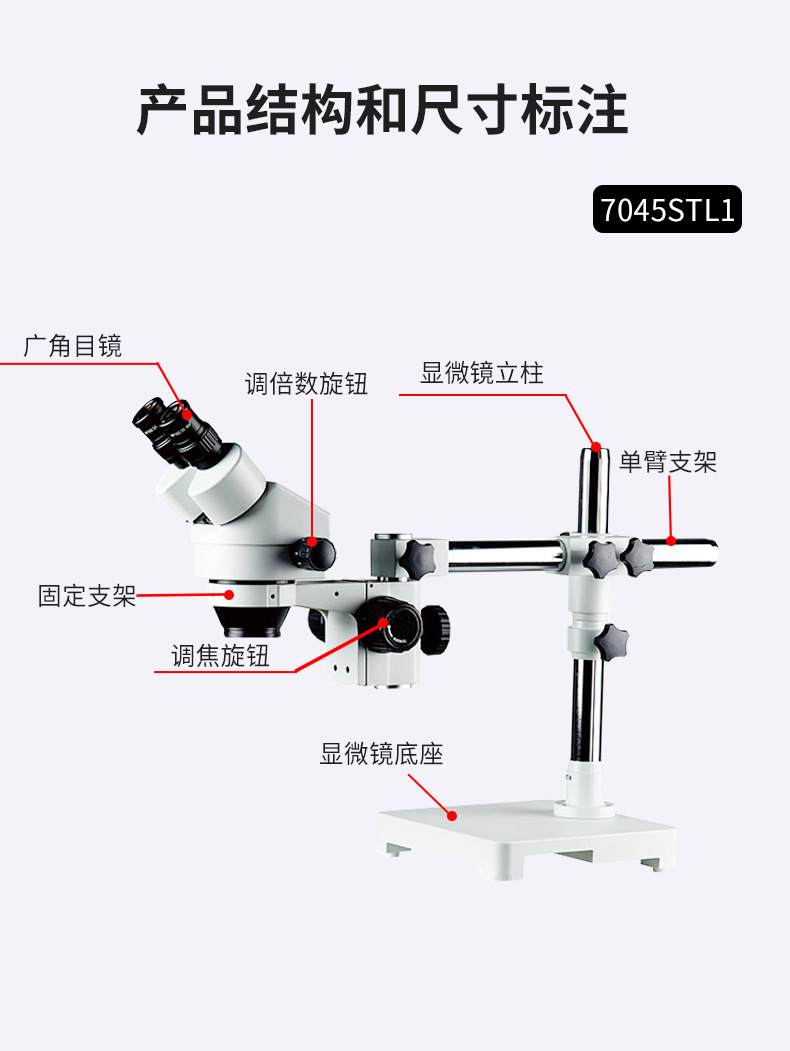

观察头 | 45°倾斜、360°旋转，瞳距54-76mm；双边视度调节(±5) | |||||||
铰链式双目 | ||||||||

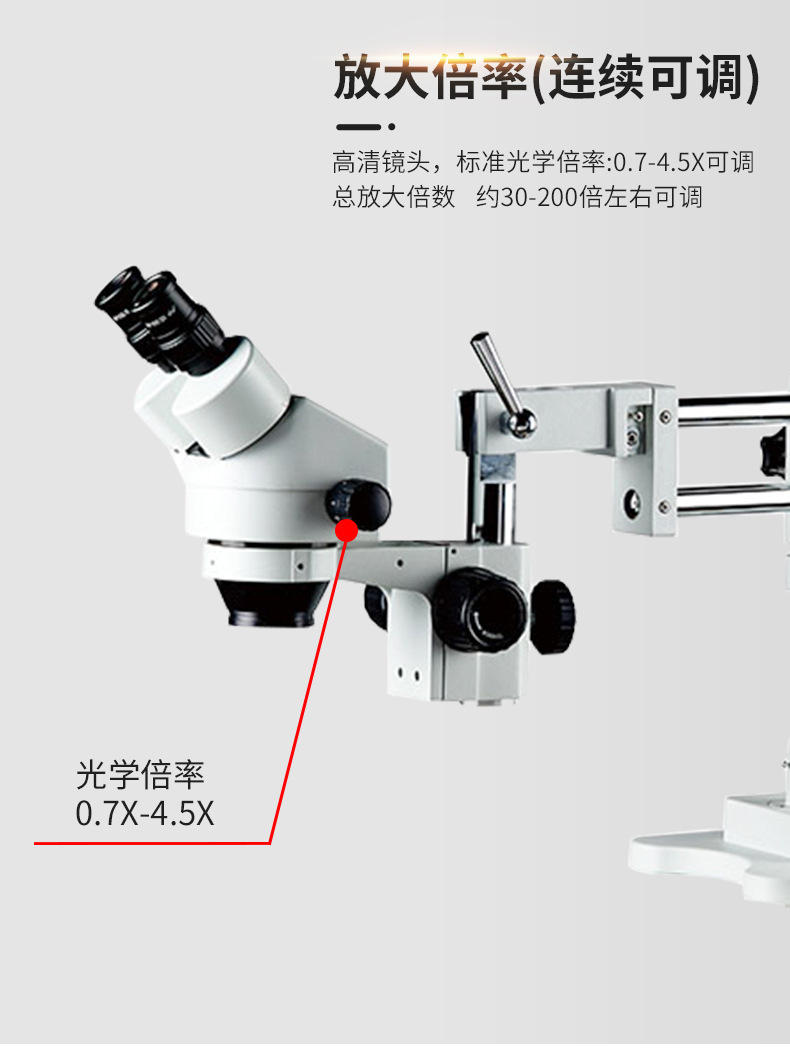

物镜 | 0.7X-4.5X连续变倍、物镜变倍比6.4:1 确保像面齐焦性 | |||||||
辅助物镜 | 可选0.3X，0.5X，0.7X，0.75X，1.5X，2X | |||||||
调焦托架 | A3调焦托架手轮松紧可调、升降范围50mm | |||||||

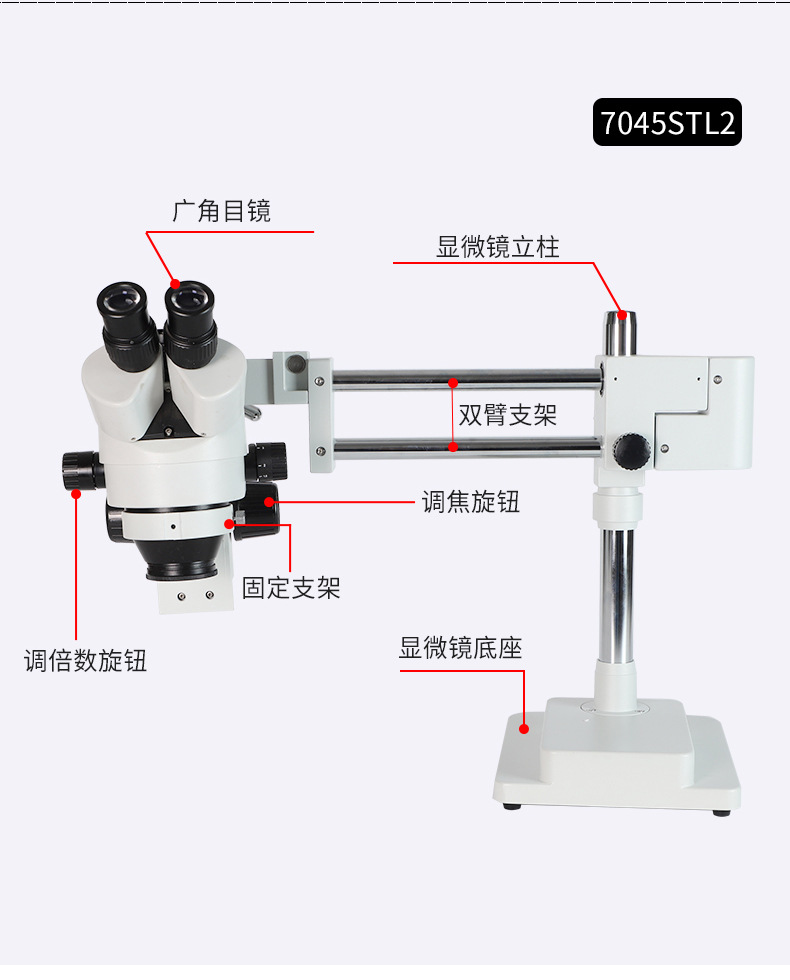

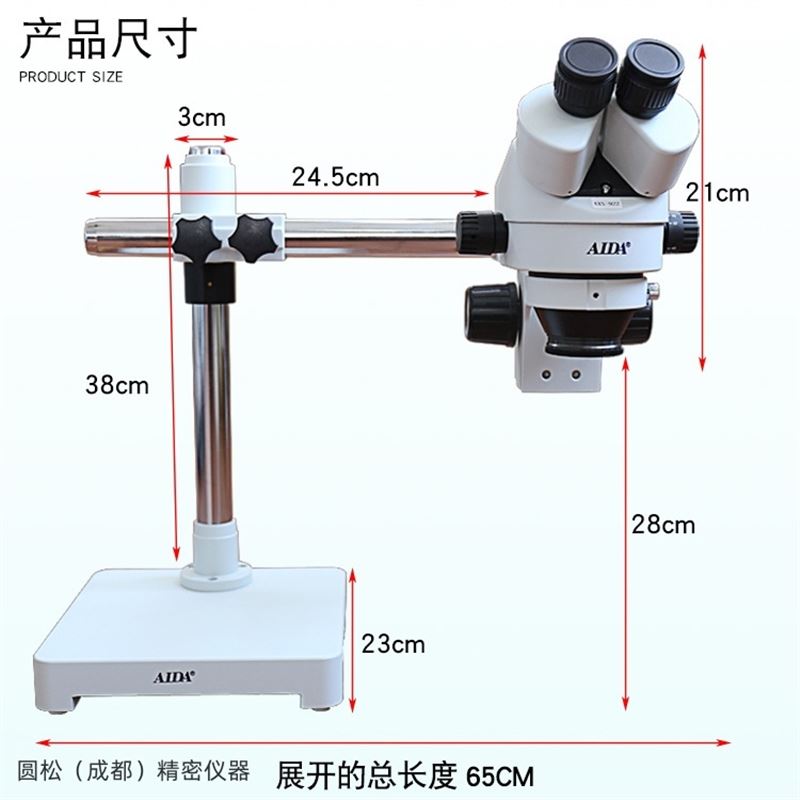

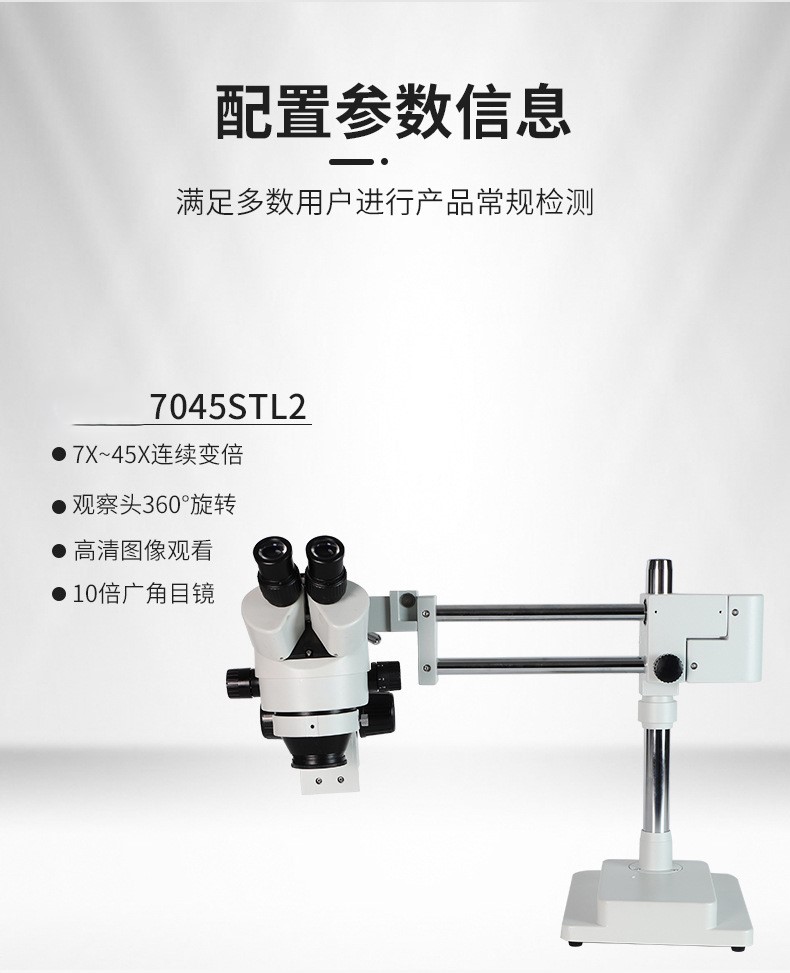

底座 | STL5双臂万能支架，可选配其他底座 | |||||||

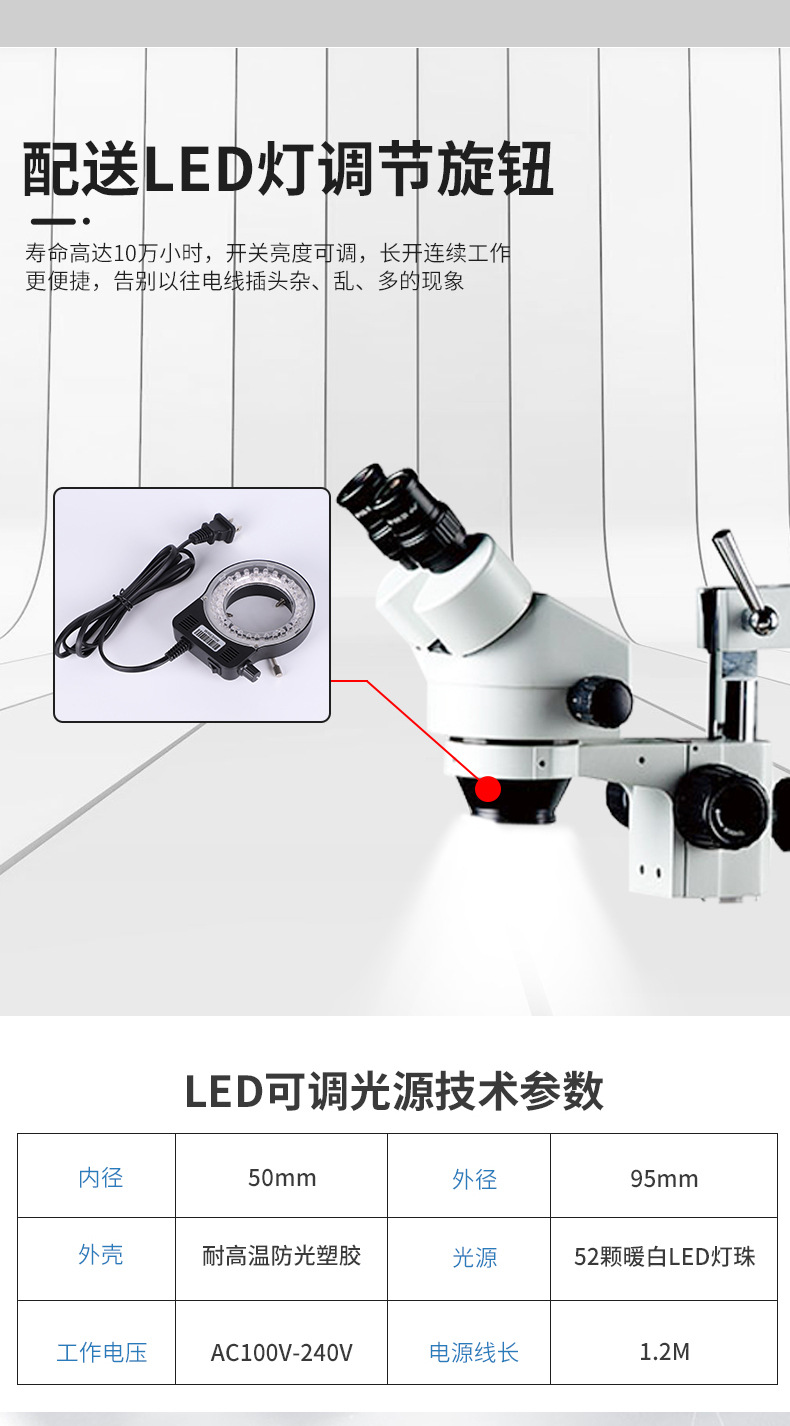

照明 | 可选配各种荧光、LED环形灯 | |||||||
