更新时间：2025-03-09德国Mahr粗糙度 轮廓度仪Surf VD 280
专业型全能选手
用于粗糙度和轮廓
及 280 mm 测量路径
新型 MarSurf 系列 CD、GD 和 VD 是可提供最高速度和灵活性的精密产品。
操作周期改善 65 %，是其速度的有力证据。灵活性在于大测量范围、工件灵活性（甚至高达 80 kg）和简单的固定系统。它还支持可重复性，因此有高精度。
MarSurf VD 有一个功能，就是使用一个系统即可完成高精度的轮廓和粗糙度测量。只需更换 粗糙度测量系统，即可完成高度准确的粗糙度测量。
MarSurf 系列的所有机器都在通用平台上运行。

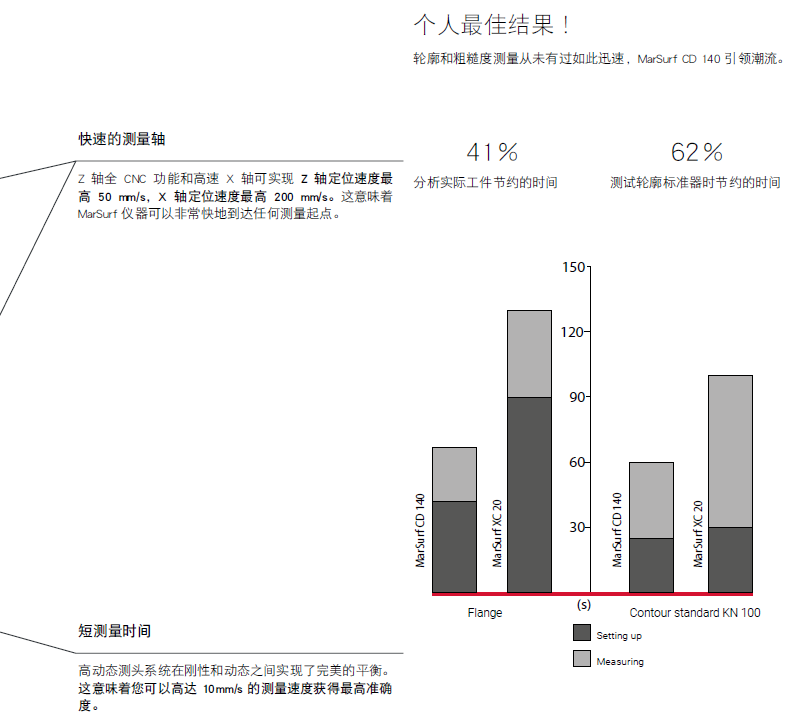

高速测轴和自动化测量序列可缩短测量时间

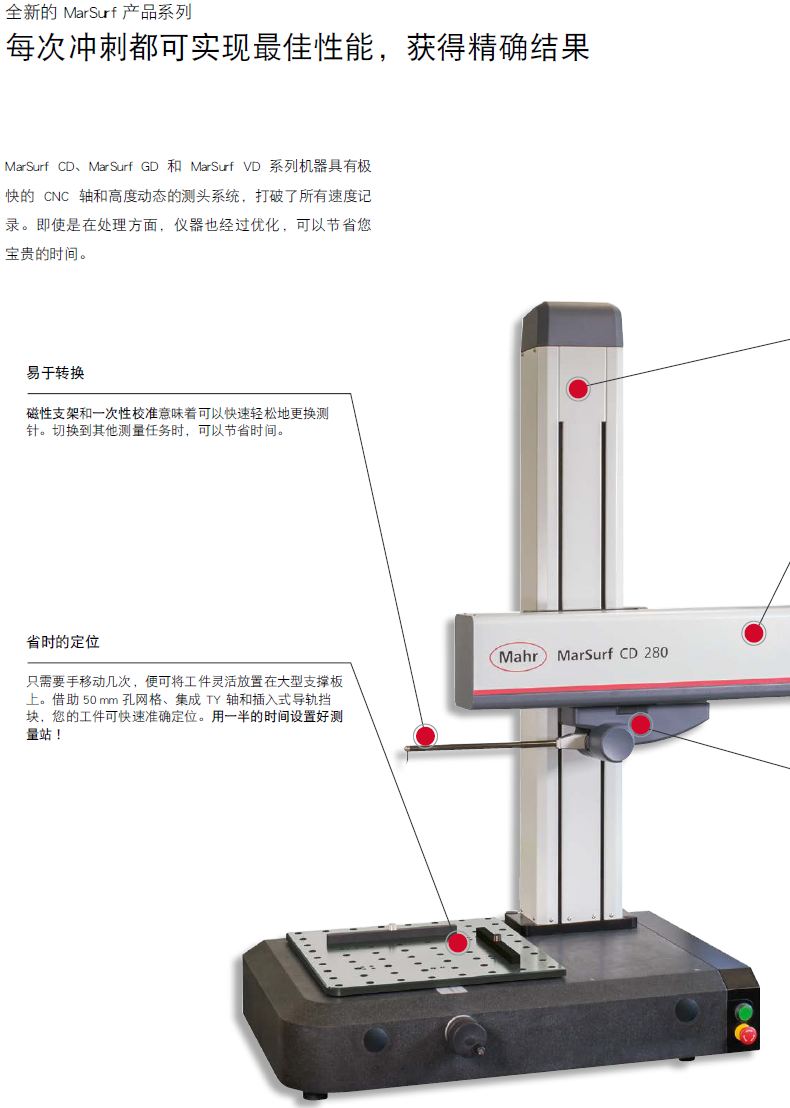

创新的固定系统，安装和更换简单快速

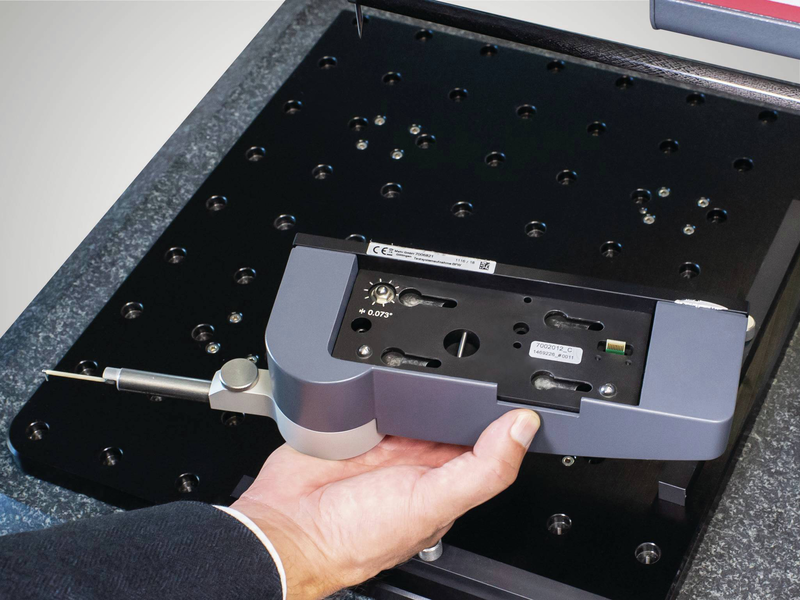

磁性底板，无需工具便可快速更换测杆
宽敞的支撑板和大测量范围：测量大型工件的理想选择
优化的测针系统，一个测量站即可实现高精度的粗糙度和轮廓测量：
运行过程中更换，减少更换时间
可以使用轮廓测针系统测量粗糙度，同时有很高的测量范围
数字接口，安全性高
更换测针系统，保证高准确度的粗糙度测量
简单的夹持系统能够安全、快速且正确地定位工件。使用了高速测轴和新测针系统，测量本身的速度可提高 65%（示例为在销上测量）。
整个流程可使用高速 CNC 测轴和 MarWin 自动完成。这有助于进一步降低工艺成本。

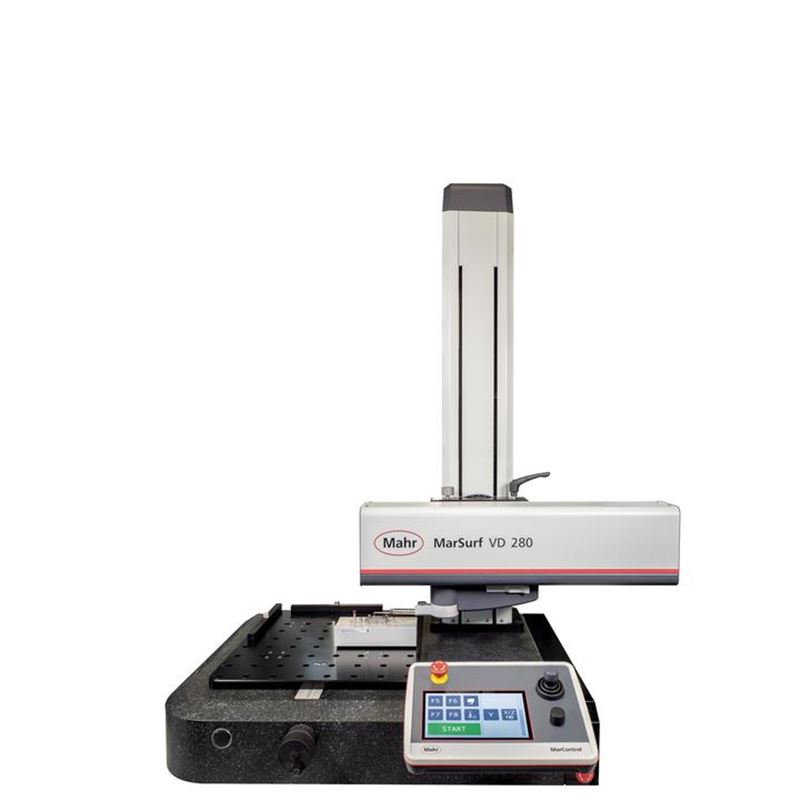

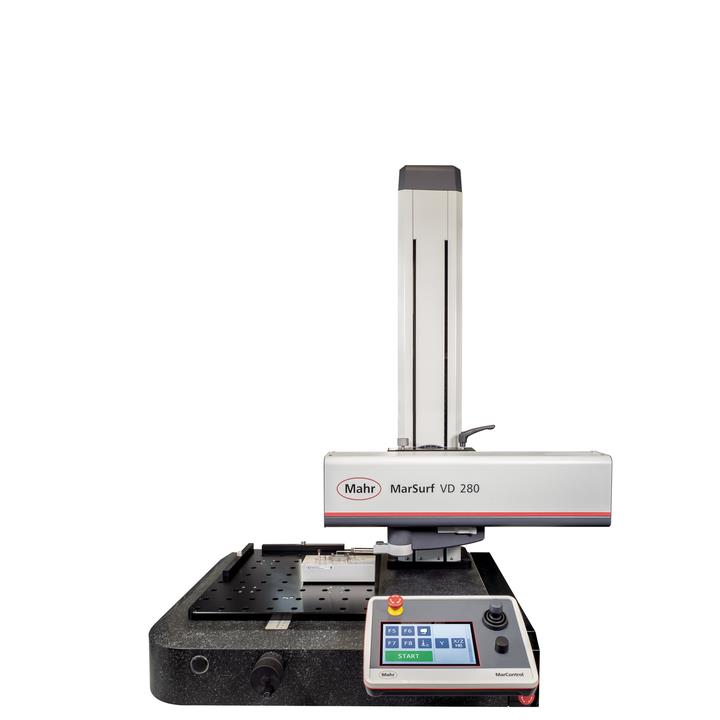

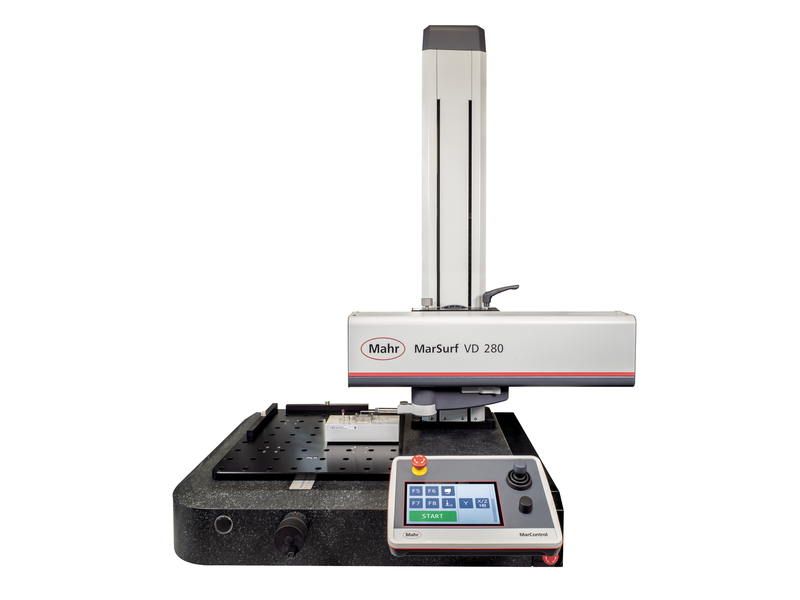

德国Mahr粗糙度 轮廓度仪Surf VD 280
| MarSurf VD 280 | 产品编号 6269022 | |
|---|---|
| 分辨率 | 带粗糙度测头系统： 测量范围 1：2.0 nm 测量范围 2：0.2 nm 带轮廓测头系统： 最高 6 nm（210 mm 测杆） |
| 扫描长度开始（X 方向） | 0.1 mm |
| 测量速度 | 0.02 mm/s 至 10 mm/s |
| 扫描长度末尾（X 方向） | 280 mm |
| 定位速度 | X：0.02 mm/s 至 200 mm/s Z：0.02 mm/s 至 50 mm/s |
| 扫描长度 | 0.1 mm 至 280 mm |
| 导块偏差 | 带粗糙度测头系统： 0.07 µm / 20 mm 0.35 µm / 60 mm 0.4 µm / 140 mm |
| 测量力 (N) | 带粗糙度测头系统： 0.7 mN 4 mN 至 30 mN，可通过软件调整 |
| 测头 | 粗糙度测头系统（无导块） 轮廓测头系统 |
| 测杆长度 | 带粗糙度测头系统： 45 mm 至 135 mm 带轮廓测头系统： 210 mm 至 490 mm |
| 重量 | 200 KG |
| 工件最大重量 (kg) | 90 kg |
| 测量范围 mm | 带粗糙度测头系统 500 µm (±250 µm)，用于 45 mm 测杆长度 1500 µm (±750 µm)，用于 135 mm 测杆长度 带轮廓测头系统 70 mm，测杆长 350 mm 最高 100 mm，测杆长 490 mm |
| 标签 | 产品货号 | |
|---|---|---|
 | MarWin MarWin MarSurf | Rel_MarSurf |
| MarWin EasyContour&Roughness Plus | 6299439 |
