产品型号：SZM-7045
更新时间：2024-10-27

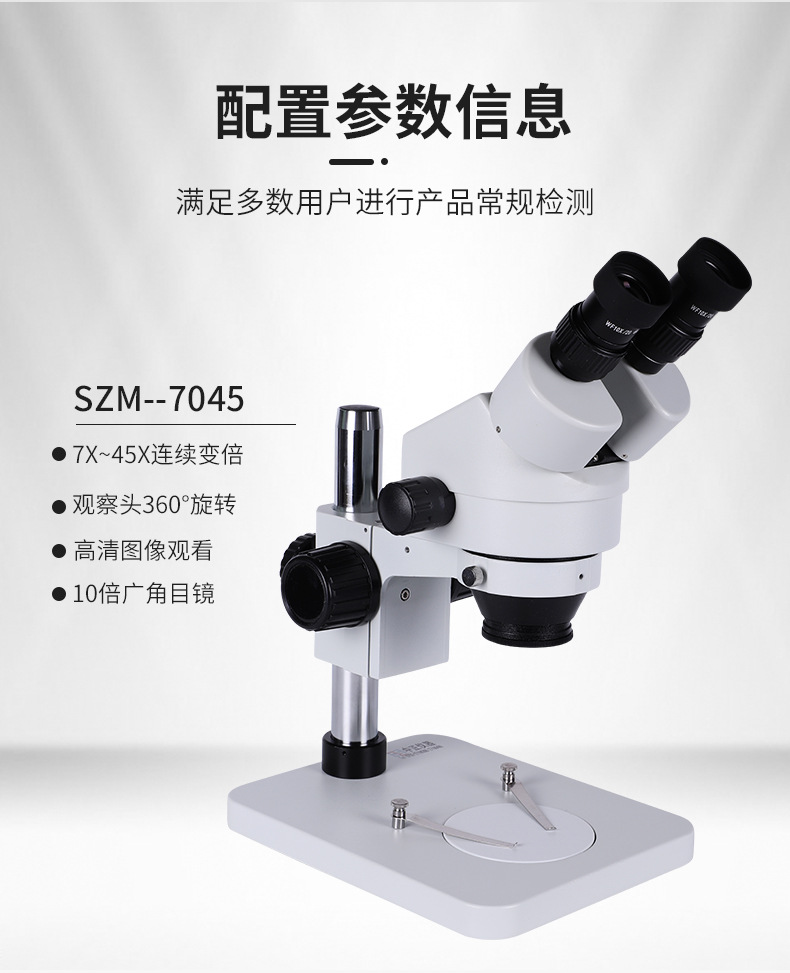

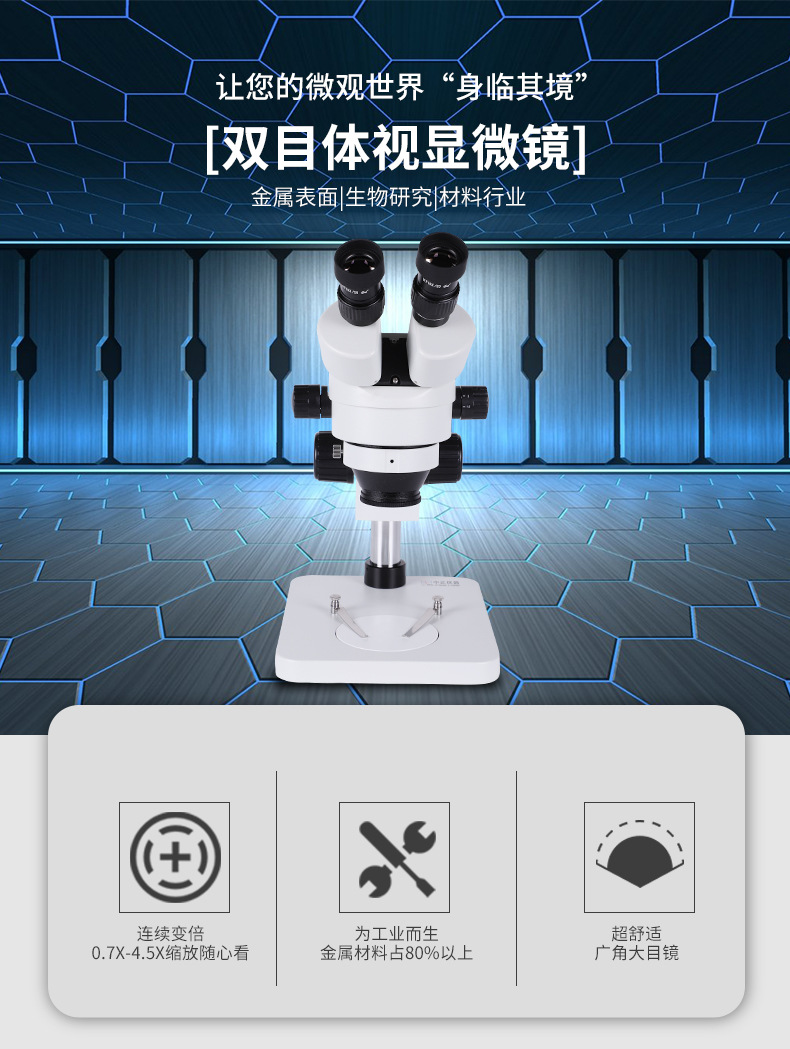

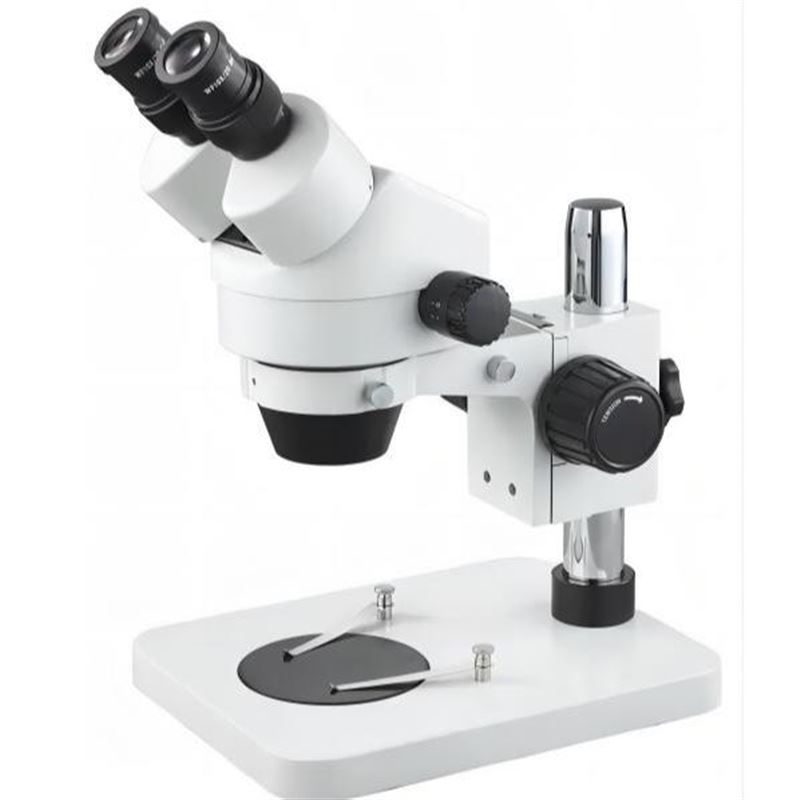

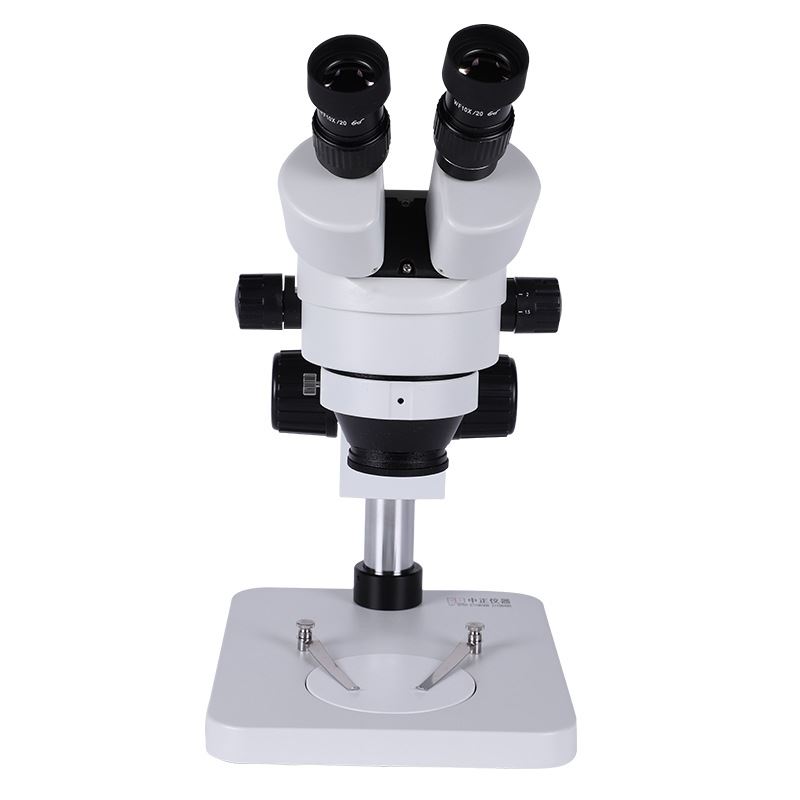

双目体视高清显微镜 连续变倍工业体式显微SZM-7045
一、产品介绍：

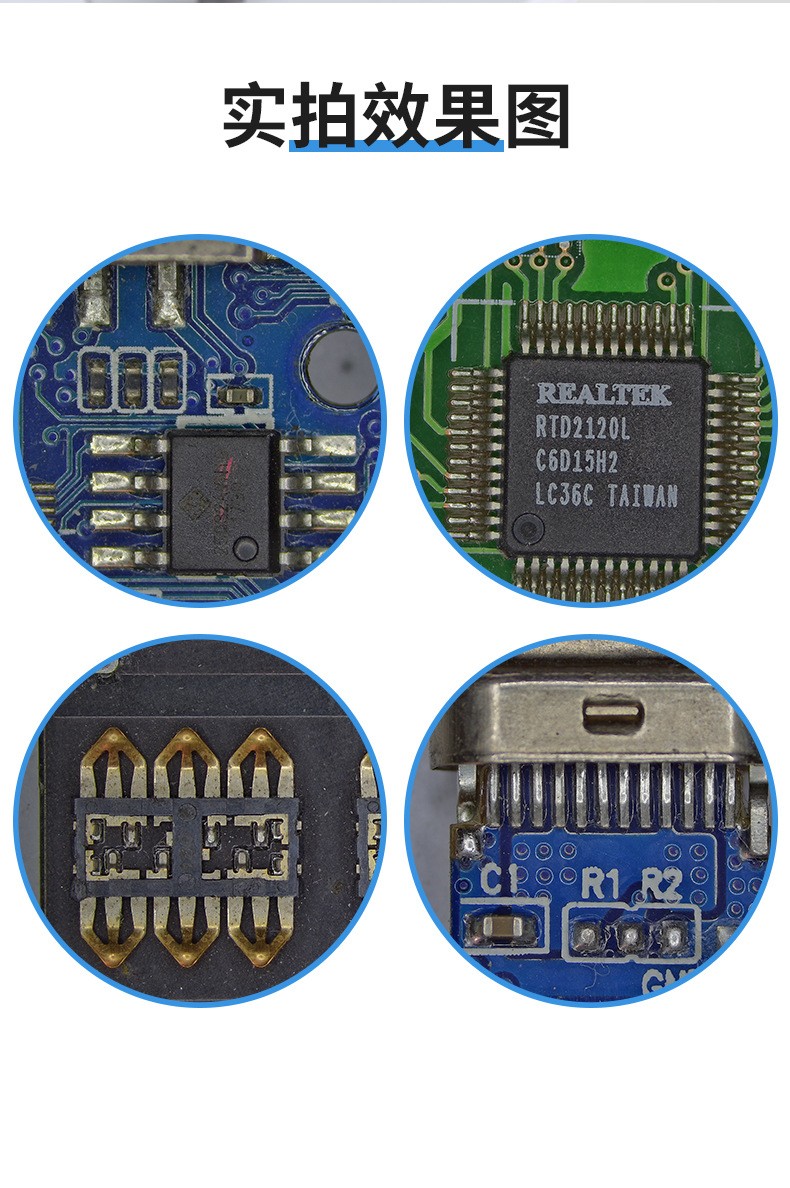

本产品适用于五金、精密元器件、连接器、刀刃、PCB电路板、FPC、纺织品、液晶屏、各种视觉工业检测、医学研究等外观检测及测量。具有成像清晰，立体感强及工作距离长，视野宽阔等特点，专门设计有多种照明装置，LED可调环形光源及荧光环形光源。无需外接电脑主机，直接连接CCD和HDMI接口高清显示器，可拍照，录像，保存，测量，导出数据，并且能准确测量出产品的尺寸（测量范围在15mm以内，分辨率为0.001mm）。
二、技术特点：
1.内置全新 LINUX测量系统，新增:自定义界面编辑、模板编辑、文件管理、测量数据导出等功能；
2.全新系统再次提高图像清晰度；
3.采用ARMA7双核处理器，工作运行流畅稳定；
4.内置录像、拍照功能，可回显播放；
5.内置自动那边功能，提升测量效果；
6.支持U盘存储功能，可外接鼠标；
7.相机内置新开发的测量系统，可导出数据；
双目体视高清显微镜 连续变倍工业体式显微SZM-7045

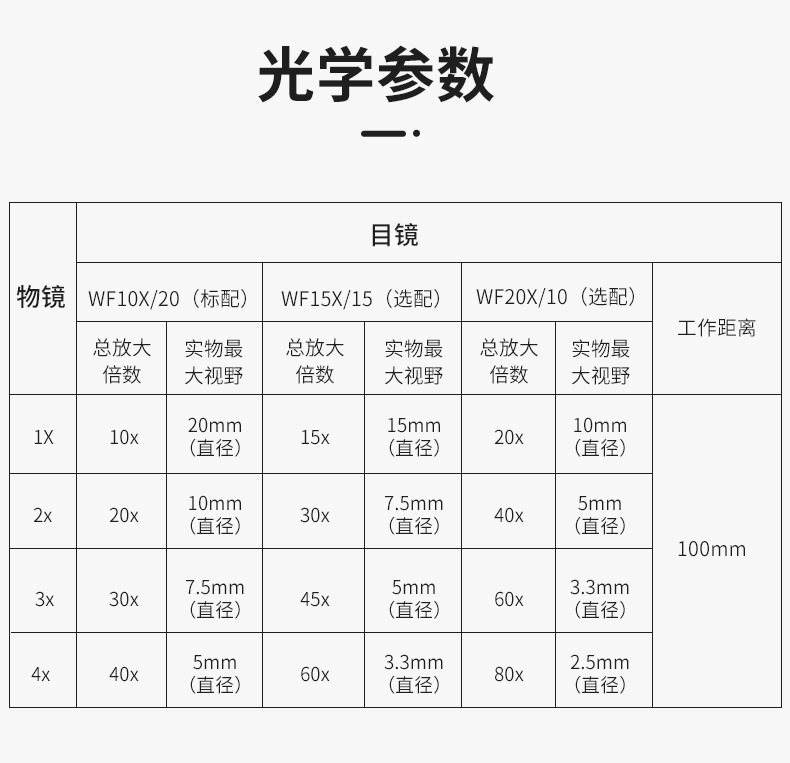

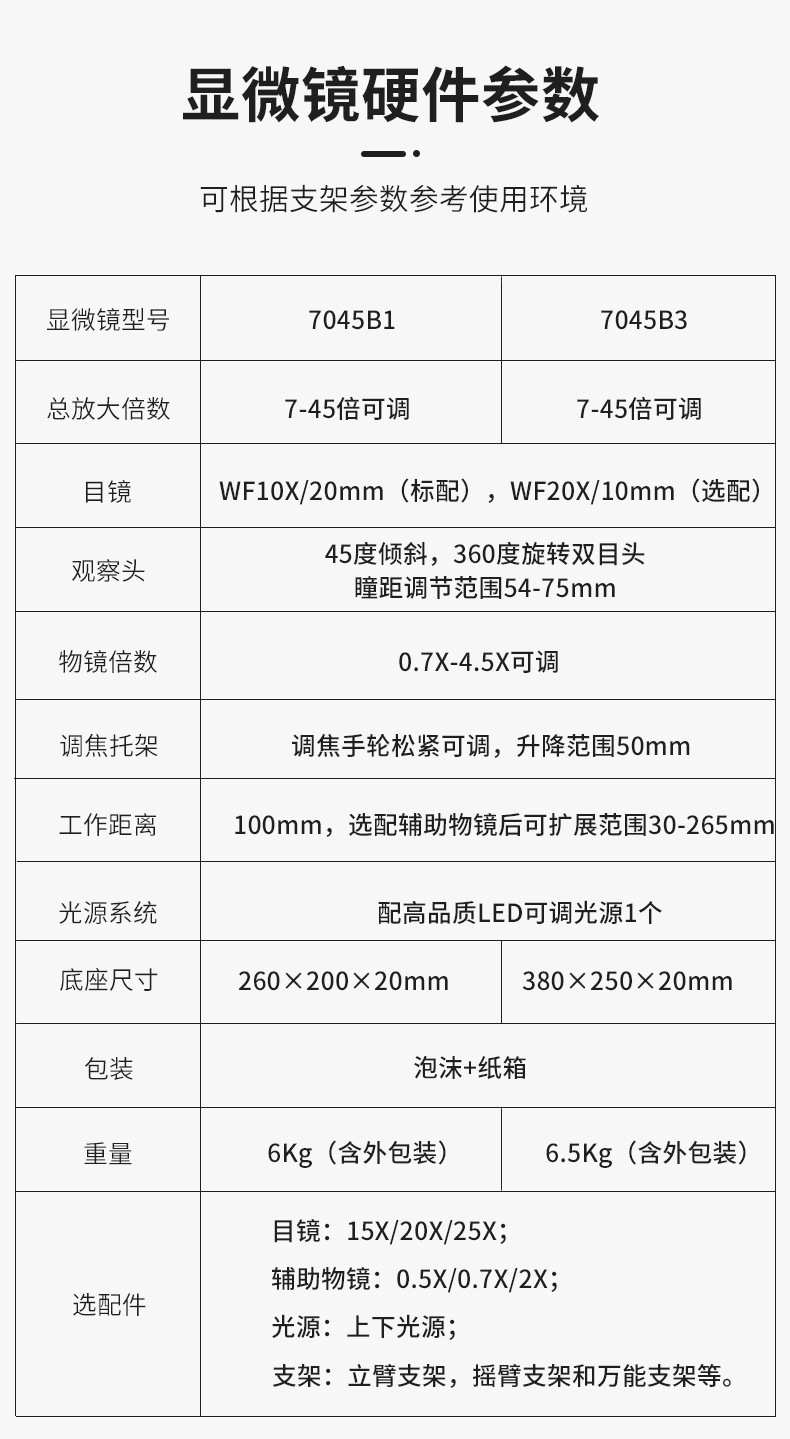

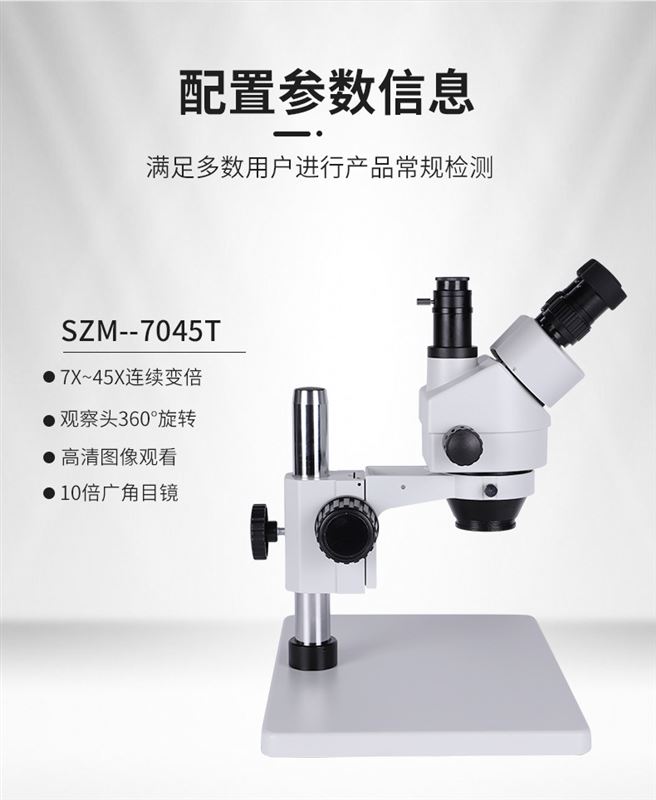

技术规格：
型号 | SZM-7045 | |

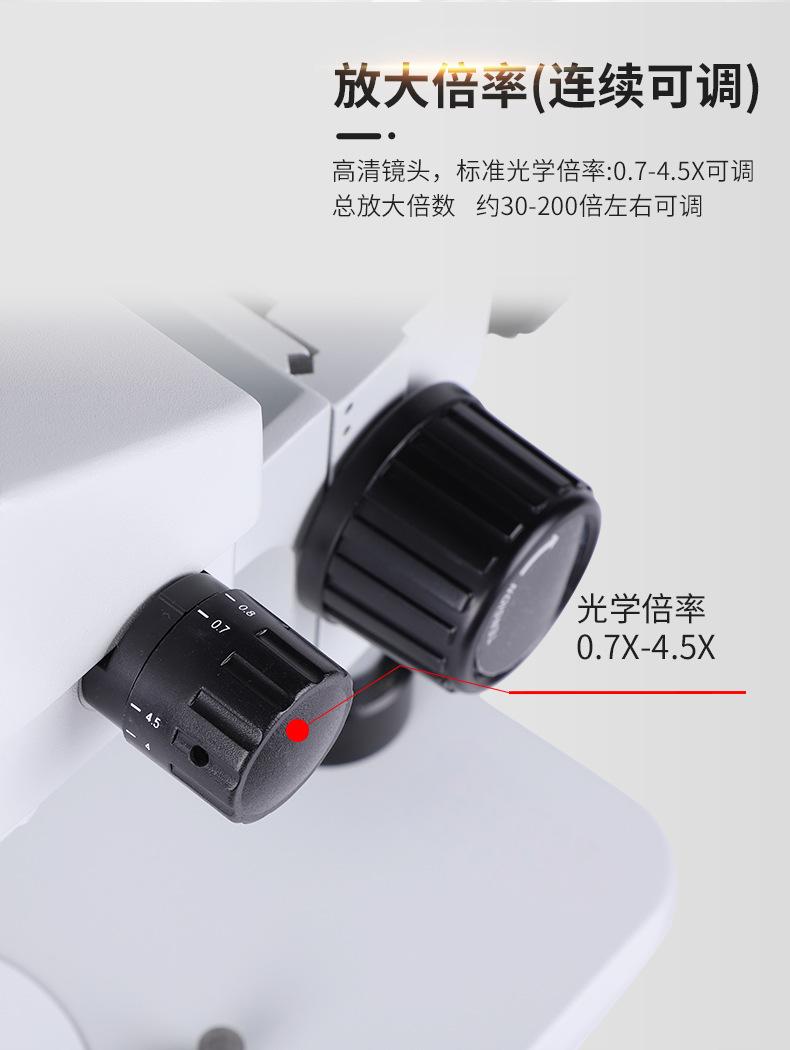

三目镜头 | 光学倍率 | 0.7X-4.5X |
摄像目镜 | 0.5X（标配）、选配(1X、0.3X) | |

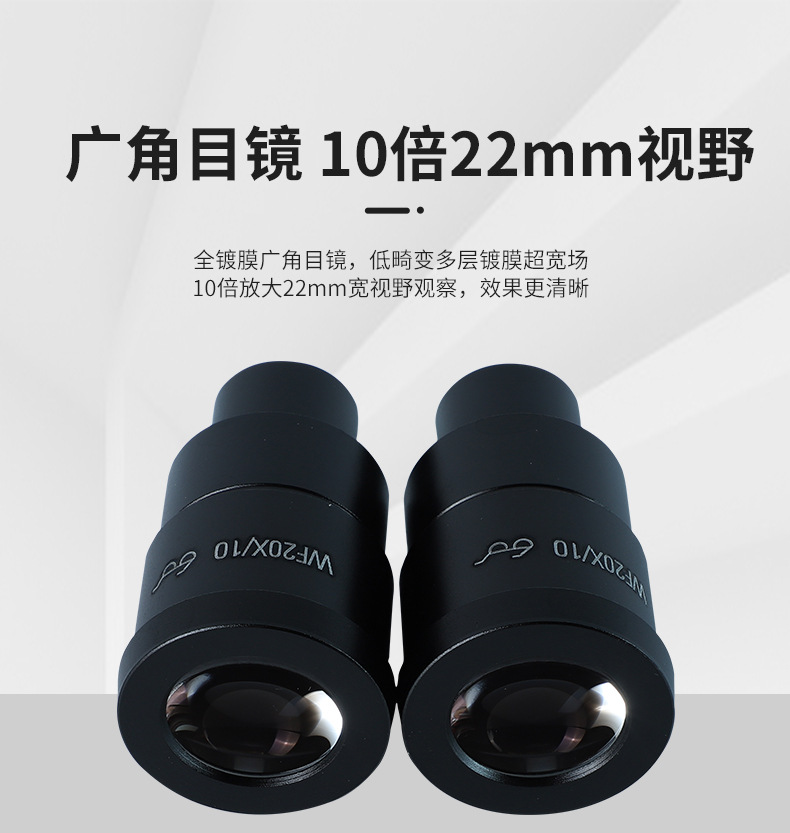

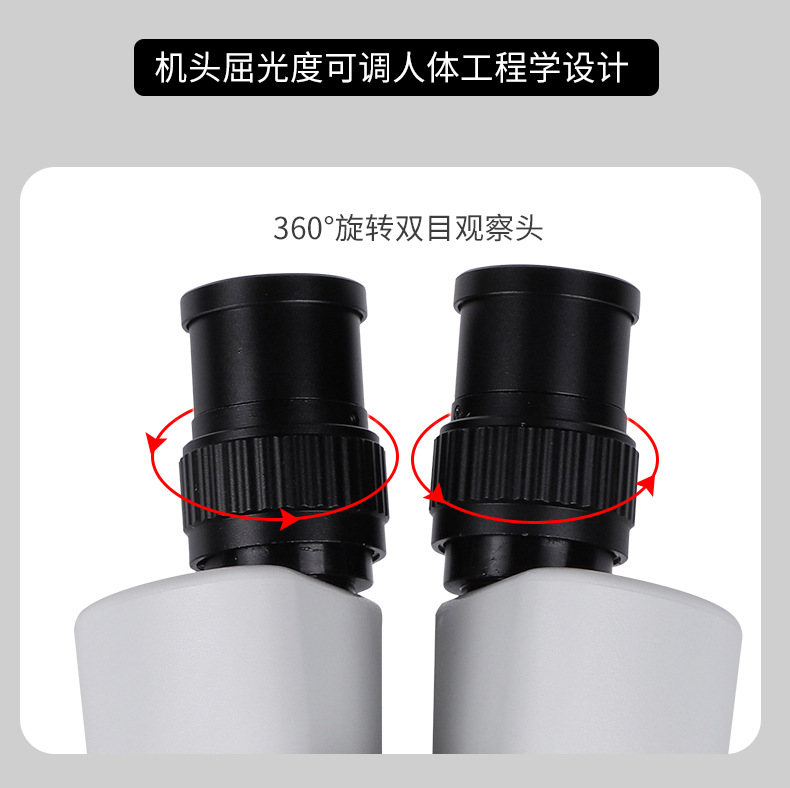

目镜 | 10X一对 | |
工作距离 | 约100mm | |

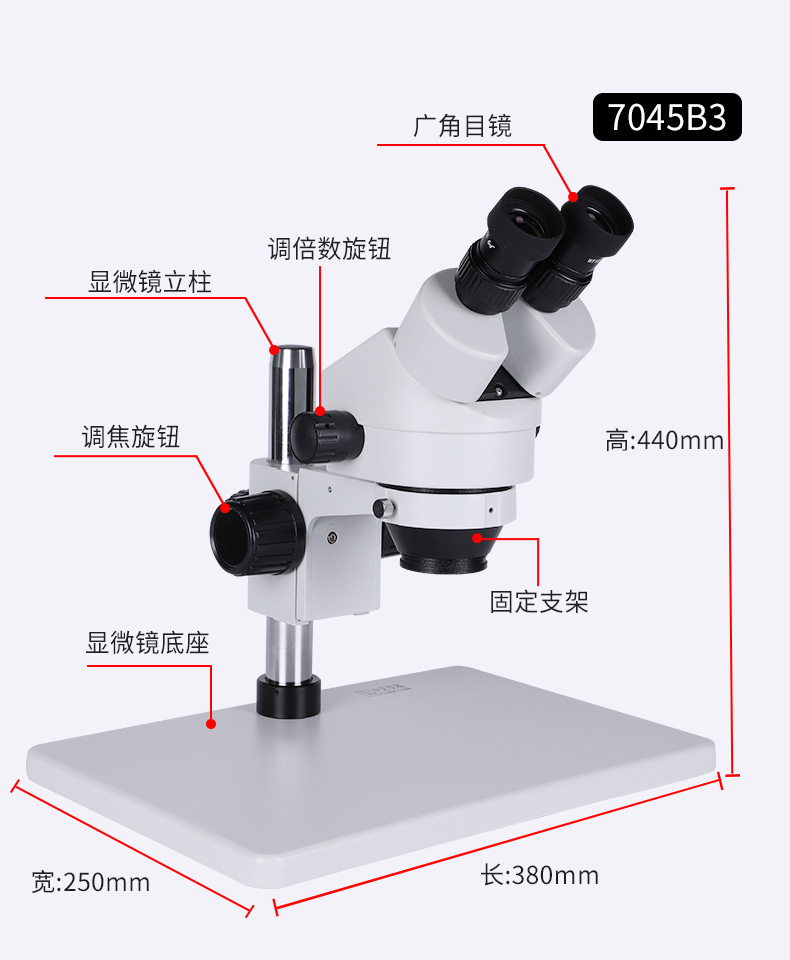

支架 | 升降范围 | 280mm |

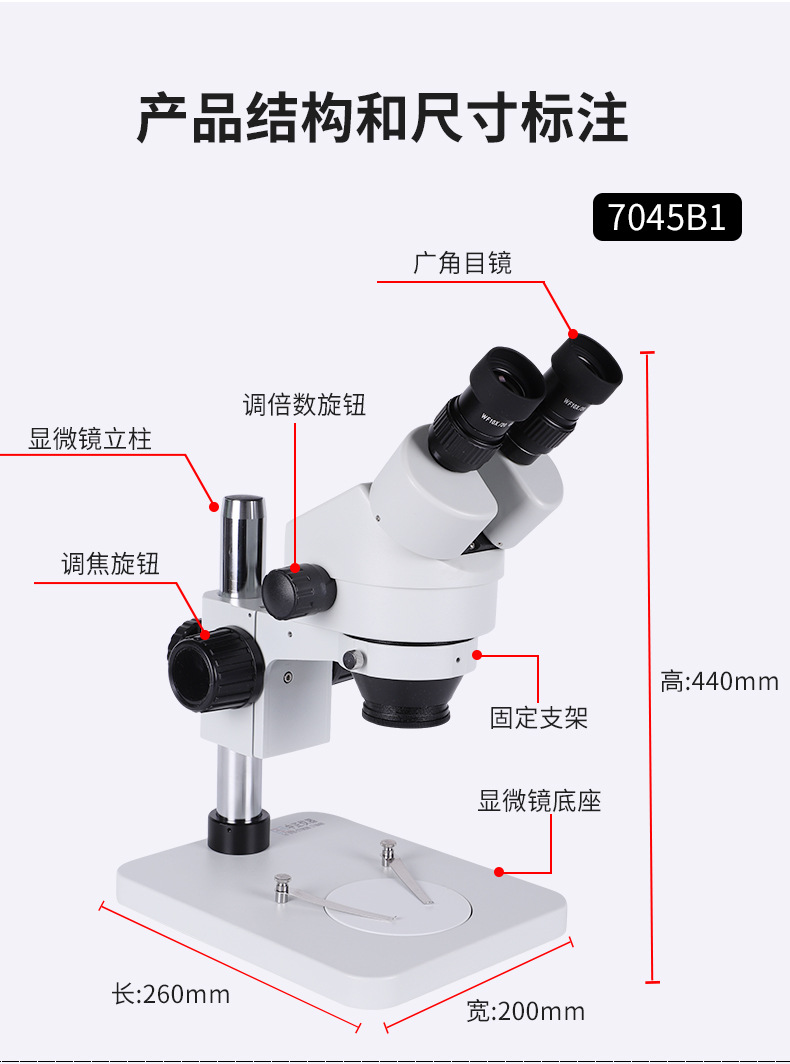

底座立柱 | 260X200X20mm、立柱高260mm | |
相机 | 镜头接口 | 标准C/CS接口 |
传感器 | 1/2"索尼CMOS传感器 | |
分辨率 | 1920*1080 | |
输出方式 | HDMI接口 | |
存储方式 | U盘存储/拍照/测量 | |
颜色 | 彩色/黑白 | |
帧率 | 60帧/秒 | |
像元尺寸 | 3.75μm*3.75μm | |
十字线 | 支持0-32条竖线/横线、颜色、位置可任意调节 | |
测量功能 | 点间距、点线距、线间距、角度、弧度、平行线、圆形、圆心距、点心距、线心距、矩形、多边形、自动寻边等功能 | |
总放大倍数 | 约30-200倍左右可调（配22寸高清显示器） | |
标配视场范围 | 2.5mm-22mm | |

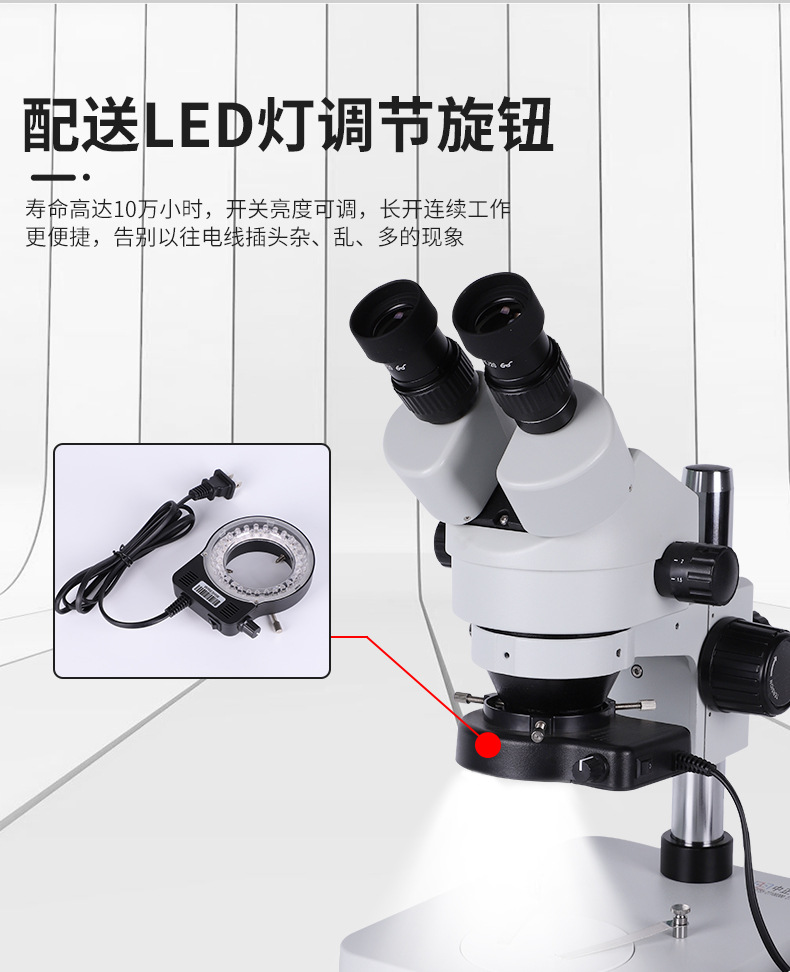

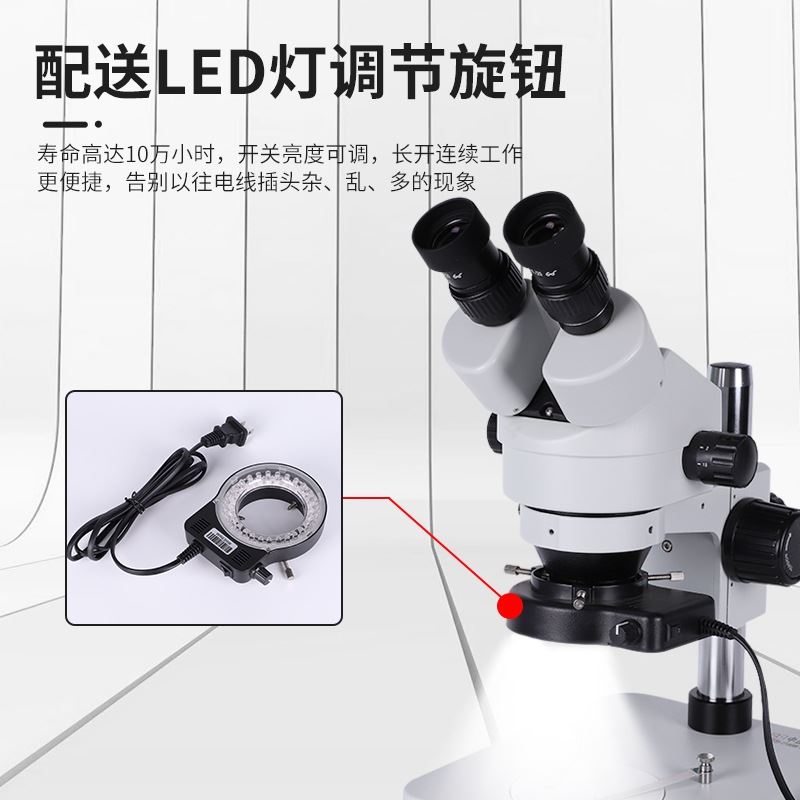

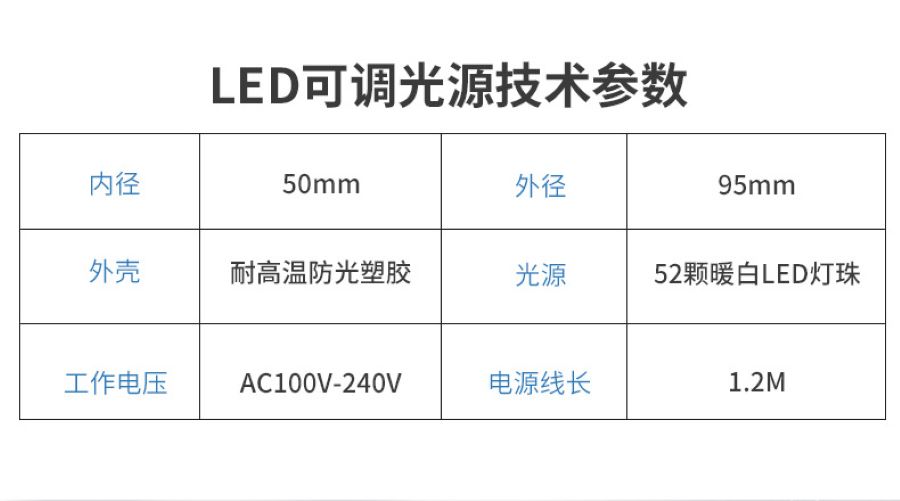

标配清单 | 1、ZZS-3000HC高清测量CCD相机1台； 2、三目连续可调变焦镜头1个； 3、标准底座和可调支架1套； 4、高品质LED可调光源1个； 5、高清测量CCD相机适配器1个； 6、32G存储卡1个； 7、标准玻璃校正尺1块； 8、USB光电鼠标1个； | |
选配件 | HDMI接口22寸/24寸/32寸高清显示器等 | |
